光貓的工作原理和一般應用場景是什么?

2020/6/24 17:00:14      點擊:2478

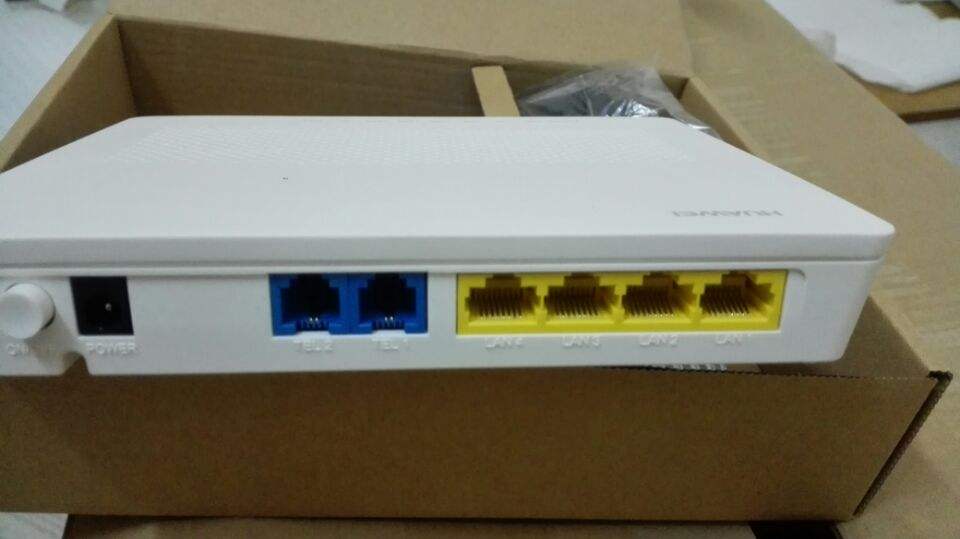

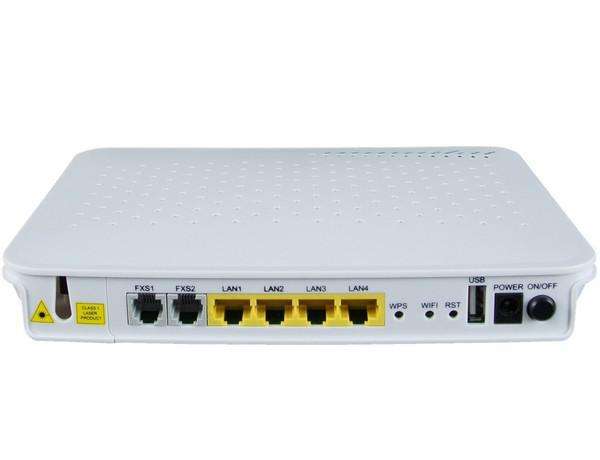

光貓


 光貓也稱為單端口光端機,是針對特殊用戶環境而設計的產品,它利用一對光纖進行單E1或單V.35或單10BaseT點到點式的光傳輸終端設備。該設備作為本地網的中繼傳輸設備,合用于基站的光纖終端傳輸設備以及租用線路設備。而對于多口的光端機一般會直稱作“光端機”,對單端口光端機一般使用于用戶端,工作類似常用的廣域網專線(電路)聯網用的基帶MODEM,而有稱作“光貓”、“光調制解調器”。 有E1光貓,以太網光貓,V35光端機,就是根據客戶的需求配置相應的業務接口,E1光貓是經由光纖來傳輸E1信號,以太網光貓是經由光纖來傳輸2M以太網信號,V35光貓是經由光纖來傳輸V35信號。


光貓是一種類似于基帶MODEM(數字調制解調器)的設備,和基帶MODEM不同的是接入的是光纖專線,是光信號。用光電信號的轉換和接口協議的轉換后接入路由器,他屬于是廣域網接入的一種,也就是經常說到的光纖接入,只要存在光纖的地方都需要光貓對光信號進行轉換。


工作原理



光貓的設備采用大規模集成芯片,電路簡樸,功耗低,可靠性高,具有完整的告警狀態指示和完善的網管功能。 光貓是一種類似于基帶modem(數字調制解調器)的設備,和基帶modem不同的是接入的是光纖專線,是光信號。用于廣域網中光電信號的轉換和接口協議的轉換,接入路由器,是廣域網接入。光電收發器是用局域網中光電信號的轉換,而僅僅是信號轉換,沒有接口協議的轉換。 應用范圍編纂 單說以太網光貓,使用范圍于間隔超過20KM,中間需要通過SDH/PDH等光傳輸設備中轉的情況下。一般來說光貓的速率是打包在2M電路上,所以光貓的光收發器的區別也在于其速率,光貓是2M,光收發器是100M。


 一般應用場景:


客戶-以太網光貓-光纜-E1光貓-2M電纜-局端SDH光端機-另一個局SDH光端機-PDH光端機-E1轉以太網協轉-客戶設備(以太交換機或電腦等)。當然光貓還有V.35光貓,V.24光貓,RS-232光貓等等。 [3]  組成編纂 光調制解調器由發送、接收、控制、接口及電源等部門組成。數據終端設備以二進制串行信號形式提供發送的數據,經接口轉換為內部邏輯電平送入發送部門,經調制電路調制成線路要求的信號向線路發送。接收部門接收來自線路的信號,經濾波、反調制、電平轉換后還原成數字信號送入數字終端設備。類似于電通訊中對高頻載波的調制與解調,光調制解調器可以對光信號進行調制與解調。無論是模擬系統仍是數字系統,輸入到光發射機帶有信息的電信號,都通過調制轉換為光信號。光載波經由光纖線路傳輸?shù)浇邮斩耍儆山邮諜C(jī)通過解調把光信號轉換為電信號。


 光調制器是由微波封裝的高頻DFB激光二極管與APC、ATC控制電路組成E/O轉換部件,利用射頻微波信號直接調制超高頻激光二極管產生強度調制光信號,再耦合到單模光纖中,經約5km光纖傳輸后,再由光解調器接收完成O/E轉換,光解調器是由高速跨阻放大器的PD組件與寬帶低噪聲放大器組成。 該轉換必需保證高線性、低失真?zhèn)鬏?因此,要通過減小射頻輸入功率,增加放大器增益而完成。設計的重點在于器件的微波封裝,阻抗匹配,對器件等效電路進行模擬,設計出公道共平面微帶線電路,用CAD優化終極達到行波與復數共軛匹配,還要解決系統中高增益前置放大以及減小三階交調等技術題目。

\
